Панели управления тиристорные крановые ДЭТП-3



               Панели управления  ДЭТП-3. Общие сведения.

Панели управления типа ДЭТП-3 предназначены для замены крановых магнитных контроллеров и являются их бесконтактными функциональными аналогами. Панелями могут оснащаться механизмы подъема и передвижения грузоподъемных кранов, оснащенных асинхронными электродвигателями с фазным ротором. Коммутация всех силовых цепей ротора и статора электродвигателя осуществляется тиристорными контакторами. Все узлы панели управляются программируемым логическим контроллером.

            Преимущества панелей ДЭТП-3.

  1. Высокая надежность вследствие отсутствия в силовых цепях механических контактов.
  2. Осуществление пуска в функции времени защищает электропривод от неправильных действий машиниста крана.
  3.  Оптимальные выдержки времени при переключении статорных и роторных цепей обеспечивает долговечность работы крановых механизмов за счет уменьшения динамических нагрузок.
  4. Простота настройки и запуска в работу электропривода.
  5. Панели управления практически не требуют обслуживания в процессе эксплуатации.
  6. Максимально-токовая и конечная защита электропривода.

Обозначение панелей  ДЭТП-3

Д

Дроссельный

Э

Электропривод

Т

Тиристорная

П

Панель

3 — комплектная панель (статор и ротор ЭД)

Механизм

-Х (Х) Х Х Х

Х(х)ххх — мощность электродвигателя

х(Х)ххх — количество двигателей

х(х)Ххх — типоразмер по типу механизма
1 — для передвижения
2 — для подъема
3 — другие механизмы

х(х)хХх — типоразмер по типу управления статором электродвигателя


Т — тиристорные контакторы

х(х)ххХ — типоразмер по типу регулирования в роторе
6 –– активные сопротивления, коммутируемые тиристорными ключами

Количество ступеней в роторе (3,4,5)

IPXX-степень защиты

ГОСТ14254

-ХХХХ-климатическое исполнение

У2, УХЛ2



 Панель управления механизмом подъема ДЭТП-3-Х(Х)2Т6

            Панели управления типа ДЭТП-3-Х(Х)2Т6-5 предназначены для управления одним электродвигателем с фазным ротором механизма подъема крана. Панели построены по бесконтактной схеме и для управления электродвигателем используются тиристорные коммутаторы в статорной и роторной цепи. Тиристорные коммутаторы в роторной цепи включают пять ступеней активных сопротивлений.

Функциональные возможности панелей управления типа ДЭТП-3-Х(1)2Т6-5:

  1. Бесконтактное переключение фаз статора электродвигателя для изменения направления вращения.
  2.  Обеспечивается до пяти ступеней переключения активных сопротивлений в роторной цепи электродвигателя в обоих направлениях вращения.
  3. Обеспечивает пуск электродвигателя в функции времени с необходимыми выдержками времени при переключении ступеней.
  4. Спуск с пониженной скоростью в режиме торможения противовключением для легкого и тяжелого груза.
  5. Спуск груза на полной скорости.
  6. Диапазон регулирование скорости 1:3 задается с помощью выбора соответствующей ступени.
  7. Нулевая, максимально-токовая, конечная защита электродвигателя.

Типоразмеры  панелей подъема  ДЭТП-3

Типоразмер

Мощность ЭД, кВт

Контакторный аналог

Функциональная схема

ДЭТП-3-22(1)2Т6-5



до 22

ТСА-161, КС-160

 ДЭТП-3 Подъем

ДЭТП-3-37(1)2Т6-5



до 37

ТСА-161, КС-160

ДЭТП-3-75(1)2Т6-5



до 75

ТСА3-250, КС-250

ДЭТП-3-125(1)2Т6-5



до 125

КС-400



            Панель управления механизмом передвижения ДЭТП-3-Х(Х)1Т6

            Панели управления типа ДЭТП-3-Х(Х)1Т6-4 предназначены для управления двумя электродвигателем с фазным ротором механизма передвижения крана. Панели построены по бесконтактной схеме и для управления электродвигателем используются тиристорные коммутаторы в статорной и роторной цепи. Тиристорные коммутаторы в роторной цепи включают четыре ступени активных сопротивлений.

Функциональные возможности панелей управления типа ДЭТП-3-Х(Х)1Т6-4:

  1. Бесконтактное переключение фаз статора электродвигателя для  изменения направления вращения.
  2.  Обеспечивает четыре ступени переключения активных сопротивлений в роторной цепи электродвигателя в обоих направлениях вращения.
  3. Обеспечивает пуск электродвигателя в функции времени с необходимыми выдержками времени при переключении ступеней.
  4. Диапазон регулирование скорости 1:3 задается с помощью выбора соответствующей ступени.
  5. Нулевая, максимально-токовая, конечная защита электродвигателя.



Типоразмеры  панелей передвижения  ДЭТП-3

Типоразмер

Мощность ЭД, кВт

Контакторный аналог

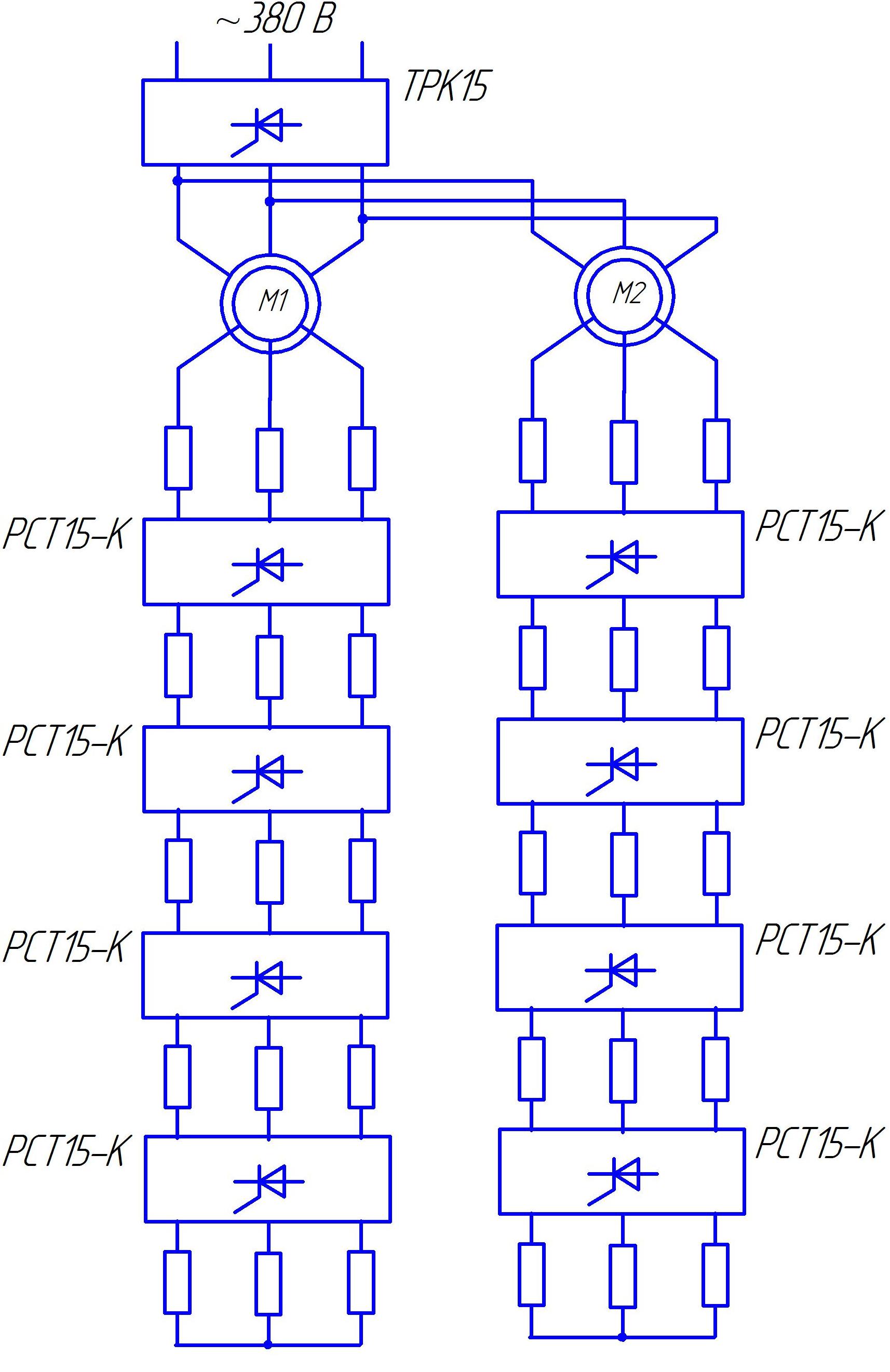

Функциональная схема

ДЭТП-3-11(2)1Т6-4

до 2*11

ДТА-63

 ДЭТП-3 передвижение

ДЭТП-3-37(2)1Т6-4

до 2*37

ДТА-160

ДЭТП-3-60(2)1Т6-4

до 2*60

ДТА-160
